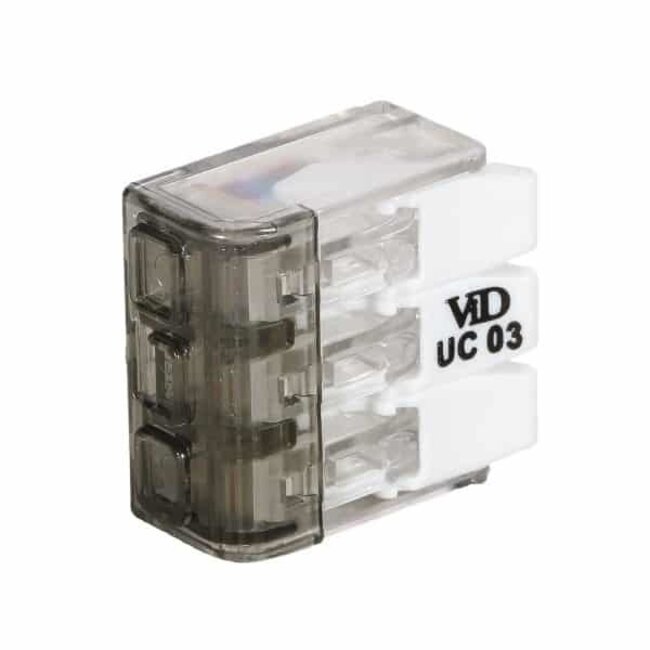

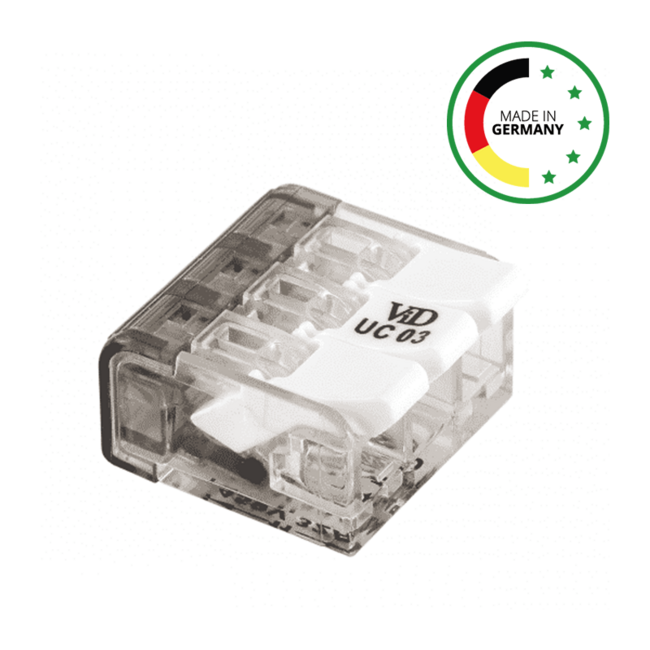

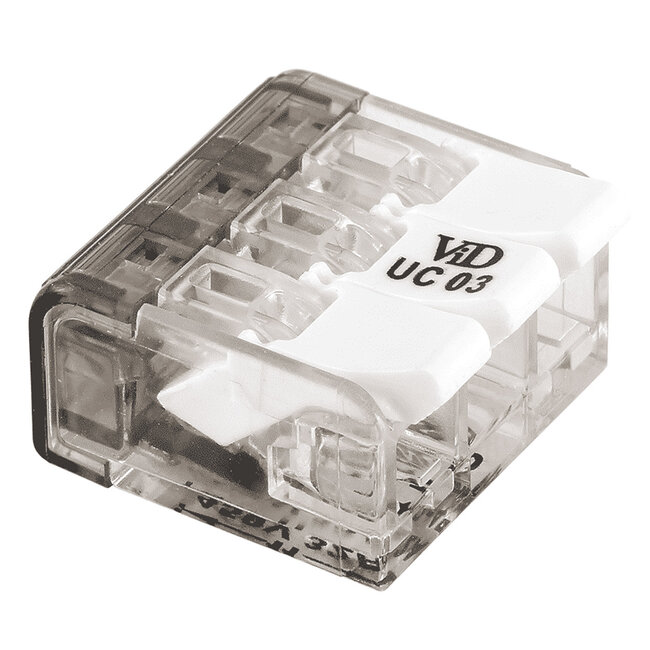

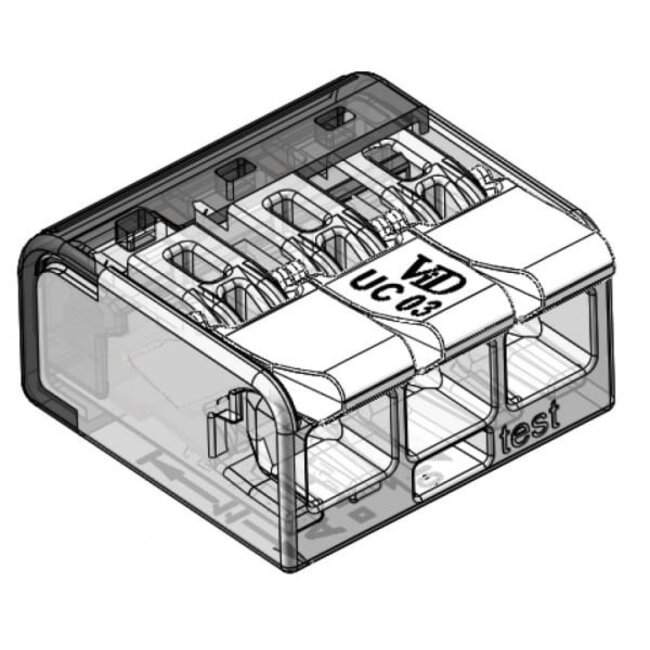

Tällä yleiskäyttöisellä liittimellä voit yhdistää enintään 3 massiivista, monisäikeistä tai hienosäikeistä sähköjohtoa toisiinsa. Näiden johtojen yhdistämistä kutsutaan myös liittämiseksi tai hitsaamiseksi. Sähköjohtojen liittämisellä luodaan liitos sähkön johtamiseksi. Kätevän läpinäkyvän kotelon ansiosta voit tarkistaa liitoksen nopeasti ja helposti.

Liittimen käyttöohjeet

1. Varmista, että virta on katkaistu.
2. Kuori sähköjohdot enintään 11 millimetrin pituudelta.
3. Avaa pidike, aseta sähköjohto liittimeen ja sulje pidike.
4. Tarkista, että oikea liitos on tehty. Tämä onnistuu yksinkertaisesti kytkemällä ryhmä takaisin päälle ryhmäkeskuksessa.

Minimi- ja maksimijohtopaksuus

Hienosäikeisten sähköjohtojen vähimmäispoikkipinta-ala saa olla 0,2 mm² ja enimmäispoikkipinta-ala 4 mm². Massiivisten ja monisäikeisten sähköjohtojen vähimmäispoikkipinta-ala saa olla 0,34 mm² ja enimmäispoikkipinta-ala 4 mm².
